HATÜPEN PLASTİK PENCERE SİSTEMLERİ VE PİMAPEN YETKİLİ SATICISI VE UYGULAYICISI

HAKKIMIZDA

Ankara'nın TSEK Kalite Belgeli ilk PİMAPEN uygulayıcısı HATÜPEN, 1984 yılında Ankara'da kuruldu. Ustalığı ve titiz işçiliği PİMAPEN kalitesiyle bütünleşen HATÜPEN, bugün Ankara'nın her köşesine uzanan hizmet ağı ile müşterileriyle buluşmaktadır.Kurulduğu günden beri, koşulsuz müşteri memnuniyetini hedef edinen HATÜPEN, sistemli bir hizmet anlayışıyla bugünlere gelmiştir. Hedeflerine ulaşmak adına, profesyonel bir satış ve pazarlama ağı oluşturan, montaj elemanlarının ve diğer personelinin eğitimine büyük önem veren HATÜPEN, aynı zamanda tüketiciyi bilgilendirmeyi de ön planda tutmaktadır. Lider marka PİMAPEN'e hakkını veren bir ustalıkla, gelişen tüketici haklarını tam olarak karşılamak, HATÜPEN'i bu anlamda ayrıcalıklı bir konuma getirmiştir.



SERTİFİKALARIMIZ

TSE : PİMAPEN sektörün TSE belgesi verilen ilk markasıdır.



ISO 9001:2000 : Tasarım geliştirme üretim, tesis ve servisi içeren en kapsamlı ISO Belgesine sahip PİMAPEN, bu belgeyi yurtdışından (ABS Quality Evaluations, Inc.'in tetkikinden başarıyla geçerek) almıştır.



IFT : PİMAPEN'in tüm performans testleri Almanya'daki Rosenheim Enstitüsü (IFT) tarafından yapılmakta ve uluslararası standartlara uygunluk bu belge ile bir kez daha tescil edilmektedir.



GOST-R : Sert iklim koşulları için belirlenmiş standartlara uygunluğunu onaylayan GOST-R belgesi Rusya İnşaat Bakanlığı'nca Pimapen'e verilmiştir.



RAL: Pimapen, Alman PVC pencere profili ve profil hammaddesi üreticilerinin oluşturduğu RAL tarafından verilen ve standartlara uygunluğunu onaylayan bu belgenin sahibidir.

EMI : Macaristan Standartlar Enstitüsü tarafından verilen EMI Belgesi de Pimapen'in uluslararası kalitesini onaylayan belgeler arasındadır.

EPW : Pimapen ayrıca, Avrupa Plastik Pencere Üreticileri Federasyonu'na üye olan ve bu Federasyonun belirlediği standartlarda üretilen bir markadır

TB : Polonya Teknik ve Yapı Enstitüsü (ITB) tarafından PVC Profil ve pencerelerin standartlara uygunluğunu belgeleyen bu belge de PİMAPEN'de var.

ÜRÜNLER

PENCERE VE KAPI SİSTEMLERİ

PİMAPEN S-7500 FANTASIA

PİMAPEN S-7500 FANTASIA , 75 mm. genişliğinde ve 6 odacıklı tüm ana profilleri ile Türkiye'de ilk ve tek olmanın ayrıcalığını taşımaktadır. PİMAPEN S-7500 FANTASIA 3'lü ( iç - orta- dış ) contalama sistemi ile gelen mükemmel ısı, ses, toz, hava ve su yalıtımı sayesinde kullanıcılarına konforu ve tasarrufu beraberinde getirir.

PİMAPEN S-7500 FANTASIA'nın üstün yalıtım özellikleri, her türlü iklim koşulunda sorunsuz kullanımını sağlar. Kasa+Kanat yüksekliğinin 110 mm. olması, her çeşit pencere boşluğunda profil yüzeyinin daha az görünmesini sağlayarak daha geniş görüş açısı ve daha aydınlık mekanlar yaratılmasına olanak verir. Ana profillerinin özel tasarımı sayesinde yüksek statiğe sahip destek saclarının kullanılması geniş açıklıkların da görüş alanını daraltmadan kolayca geçilmesini sağlar. Sistem, her türlü kapı ve pencere çözümüne imkan sağlayan çeşit zenginliğine sahiptir. PİMAPEN S-7500 FANTASIA dekoratif çıtaları ve yuvarlatılmış hatları sayesinde kullanıldığı yerlere teknolojinin yanı sıra estetik bir görünüm de kazandırır. PİMAPEN'in pervaz, parapet, köşe dönüş profili, bağ profili gibi tüm yardımcı profillerine tam uyumludur.

PİMAPEN S-6000 QUADRO

S-6000 QUADRO , PİMAPEN'in zengin ürün yelpazesinin en yeni ürünlerinden biridir. 60 mm genişliğinde ve 4 odacıklı tüm ana profilleri ile ihtiyaçlara cevap vermek için tasarlanmış bir seridir. İç-dış contalı bu seri, her türlü kapı ve pencere çözümüne olanak verir. Yüksek izolasyon özelliği sayesinde ısı, ses, toz, hava ve su yalıtımını tam olarak sağlar. PİMAPEN S-6000 QUADRO her türlü iklim koşulunda mükemmel hizmet verir.

Kasa+Kanat yüksekliğinin 111 mm olması, her çeşit pencere boşluğunda profil yüzeyinin daha az görünmesini sağlayarak daha geniş görüş açısı ve daha aydınlık mekanlar yaratılmasına olanak verir. Kasa içlerindeki çıta kanalları, açılan kısımlarda özel kapama profilleri ile kapatoldığından estetik bir görünüme sahip olduğu gibi temizliği de kolaydır. Ana profillerinin hepsinde su toplama haznesi suyun dışarı akışını kolaylaştıracak şekilde eğimli dizayn edilmiştir.

Kasa ve kanatta ortak kullanılan ortakayıt profili, 450 lik açılarla buluşan cam çıtaları, PİMAPEN'in tüm pervaz, parapet gibi yardımcı profilleri ile ve ayrıca S-6000 CLASSIC ile tam uyumlu olan PİMAPEN S-6000 QUADRO kompakt bir seridir



S-7000 SERİSİ



S-7000 Horizon



Eğimli bir yapıya sahip olan S-7000 Horizon serisi, estetik bir görüntü sergiler.
Çift kanatlarda çift kanat bini profili kullanıldığından, iç kısımda da simetrik görüntü sağlanmaktadır.
S-7000 Horizon, 70mm genişliğinde ve 5 odacıklı profillerinin sağladığı yüksek ısı, ses ve toz yalıtımı sayesinde konfor ve tasarruf daha ileri düzeydedir.
113 mm kasa-kanat yüksekliğine sahip S-7000 Horizon serisi profilleri ile çok daha geniş bir görüş alanı elde edilebilmektedir.

Uygulama Detayları

S-7000 Horizon profillerinin destek sacı odası, geniş açıklıkları geçebilecek biçimde büyük bırakıldığından gerekli atalete sahip destek sacı kullanımına olanak verir.
İspanyolet sitemi üreticileri tarafından çok yaygın olarak kullanılan ve rahat kilitleme olanağı sağlayan 13 mm kilitleme ölçüsüne göre tasarlanan kanat ve kapı profillerine sahiptir.
Profil iç yüksekliği, görüntü simetrisi sağlayacak biçimde yapılmıştır ve özel tasarımı sayesinde dar pencerelerde bile kanat hiç zorlanmadan kolayca açılır.
S-7000 Horizon serisinde, çift kanatlarda çift kanat bini profili kullanıldığından, iç kısımda da simetrik görüntü sağlanmaktadır.

Sistem Özellikleri

- Kapı profilleri dahil tüm ana profilleri 70 mm genişliğindedir.
- Tüm ana profilleri (kapı profili hariç) 5 odacıklı olduğundan, üstün bir yalıtım sağlar.
- Kasa-kanat yüksekliği teknik ölçülerin izin verdiği 113 mm’ye kadar azaltılan bu sistemde cam alanı arttığından, geniş görüş alanına olanak verir.
- Eğimli olduğundan, estetik bir görüntü sergiler.
- Destek sacı odası, geniş açıklıkları geçebilecek biçimde büyük bırakıldığından gerekli atalete sahip destek sacı kullanımına olanak verir.
- İç ve dış contalamadan oluşan 2’li contalama sistemiyle üst düzeyde ısı,ses, su ve hava yalıtımı değerlerine sahiptir.
- Kasa ve kanat destek sacları ortaktır.
- Kanat ve kilitli kapı profilleri 16 mm lama genişliğinde ispanyolet yatağına sahip olduğundan her türlü ispanyolet sistemi kullanılabilir.
- İspanyolet sitemi üreticileri tarafından çok yaygın olarak kullanılan ve rahat kilitleme olanağı sağlayan 13 mm kilitleme ölçüsüne göre tasarlanan kanat ve kapı profillerine sahiptir.
- Diğer serilerde kullanılan yardımcı profillerle uyumludur.
- Isı geçiş katsayısı: U profil =1,16 W/m2K U pencere = 1,7 W/m2K (U cam = 1,8 W/m2K değerinde camla birlikte kullanıldığında)
- İçe ve dışa tamamen kaplama yapılabilir.
- İçe ve dışa açılan iki ayrı kapı profili vardır.
- Profil iç yüksekliği, görüntü simetrisi sağlayacak biçimde yapılmıştır.
- Özel tasarımı sayesinde dar pencerelerde bile kanat hiç zorlanmadan kolayca açılır.
- 20mm ve 24 mm genişliğindeki camlarda kullanılan cam çıtaları, contanın çıtaya yapışmasını sağlayan post coex metoduyla üretilmektedir. Bu çıtalar ayrıca, conta boşluğu daha az olduğundan, daha üstün bir sızdırmazlık özelliğine sahip olmasını sağlıyor.
- Su tahliyesini kolaylaştırmak üzere, su yatağı yüksekliği 4 mm olarak tasarlanmıştır ve eğimli yüzey su yatağının ortasından başlamaktadır.
- Kasa profilinde kanal kapama profili bulunmaktadır.
- Çift kanatlarda çift kanat bini profili kullanıldığından, iç kısımda da simetrik görüntü sağlanmaktadır.

S-7000 Maxsimus

S-7000 Maximus serisi, tüm üstün özelliklerinin yanısıra, yuvarlak hatlı profiliyle oldukça estetik bir görünüm sunmaktadır.
Tüm ana profilleri 70 mm genişliğinde ve 5 odacıklı (kapı profili hariç) olduğundan, üstün bir yalıtım sağlar. Kasa-kanat yüksekliği teknik ölçülerin izin verdiği oranda 109,5 mm’ye kadar azaltılan bu sistemde cam alanı arttığından, geniş görüş alanına olanak verir.

Uygulama Detayları

S-7000 Maximis profilleri, İç ve dış contalamadan oluşan 2’li contalama sistemiyle üst düzeyde ısı,ses, su ve hava yalıtımı değerlerine sahiptir.
Eğimli yapısı ve profil köşeleriyle cam çıtalarının yuvarlak hatlı olması sayesinde, çok daha estetik bir görüntü sergiler.
Kanat ve kilitli kapı profilleri 16 mm lama genişliğinde ispanyolet yatağına sahip olduğundan her türlü ispanyolet sistemi kullanılabilir.
Kasa ve kanat destek sacları ortaktır.

Sistem Özellikleri
- Kapı profilleri dahil tüm ana profilleri 70 mm genişliğindedir.
- Tüm ana profilleri (kapı profili hariç) 5 odacıklı olduğundan, üstün bir yalıtım sağlar.
- Eğimli yapısı ve profil köşeleriyle cam çıtalarının yuvarlak hatlı olması sayesinde, çok daha estetik bir görüntü sergiler.
- Kanat profili entegre damlalık sistemine sahiptir.
- Kasa-kanat yüksekliği teknik ölçülerin izin verdiği 109,5 mm’ye kadar azaltılan bu sistemde cam alanı arttığından, geniş görüş alanına olanak verir.
- Destek sacı odası, geniş açıklıkları geçebilecek biçimde büyük bırakıldığından gerekli atalete sahip destek sacı kullanımına olanak verir.
- İç ve dış contalamadan oluşan 2’li contalama sistemiyle üst düzeyde ısı,ses, su ve hava yalıtımı değerlerine sahiptir.
- Kasa ve kanat destek sacları ortaktır.
- Kanat ve kilitli kapı profilleri 16 mm lama genişliğinde ispanyolet yatağına sahip olduğundan her türlü ispanyolet sistemi kullanılabilir.
- İspanyolet sitemi üreticileri tarafından çok yaygın olarak kullanılan ve rahat kilitleme olanağı sağlayan 13 mm kilitleme ölçüsüne göre tasarlanan kanat ve kapı profillerine sahiptir.
- Diğer serilerde kullanılan yardımcı profillerle uyumludur.
- Isı geçiş katsayısı: U profil =1,16 W/m2K U pencere = 1,7 W/m2K (U cam = 1,8 W/m2K değerinde camla birlikte kullanıldığında)
- İçe ve dışa tamamen kaplama yapılabilir.
- İçe ve dışa açılan iki ayrı kapı profili vardır.
- Profil iç yüksekliği, görüntü simetrisi sağlayacak biçimde yapılmıştır.
- Özel tasarımı sayesinde dar pencerelerde bile kanat hiç zorlanmadan kolayca açılır.
- 20mm ve 24 mm genişliğindeki camlarda kullanılan cam çıtaları, contanın çıtaya yapışmasını sağlayan post coex metoduyla üretilmektedir. Bu çıtalar ayrıca, conta boşluğu daha az olduğundan, daha üstün bir sızdırmazlık özelliğine sahip olmasını sağlıyor.
- Su tahliyesini kolaylaştırmak üzere, su yatağı yüksekliği 4 mm olarak tasarlanmıştır ve eğimli yüzey su yatağının ortasından başlamaktadır.
- Kasa profilinde kanal kapama profili bulunmaktadır.
- Dar kanatlar arasında bini profili kullanılmasına gerek olmadığı için çift kanat genişliği daha dar ve dolayısıyla da görüş alanı daha geniştir.
- Dar kanatlarda çift kanat kapama profilleri sayesinde iç kısımlarda tam bir simetri sağlanır. İç kapama profili aktif kanata ray kilipsi ile takılır.



S 6000 Serisi

S-6000 Serisi Avrupa'nın PVC Pencerede ulaştığı en son noktadır.
Tüm ana profilleri 60 mm. genişliğindedir. Üç odacıklı, iç ve dış contalı bu seri, her türlü kapı pencere çözümüne olanak verir.
Gerek yüksek izolasyon özellikleri ile farklı iklim koşullarında kullanılabilmesi, gerekse geniş pencere ve kapı açıklıklarına uyumluluk bakımından çok özel bir seridir.
Ortakayıtsız çift kanat açılımı, kasa ve kanatta ortak kullanılabilen orta kayıt profili, 450'lik açılarla buluşan cam çıta profillerinin meyilli görünümleri gibi özelliklerin tümü en ince ayrıntısına kadar araştırılmış, geliştirilmiş ve kullanıma sunulmuştur.
Özel kapı kanat profilleri, içe veya dışa açılan, eşikli ve eşiksiz kapı istekleri için en uygun çözümdür.



S 7200 Serisi

Bu serinin en önemli özelliği minimize edilmiş profil ebatlarıdır.

Kasa profili 72 mm. genişliğindedir. Dar pencere boşluklarında daha geniş görüş açıklığı ve dolayısıyla aydınlık ortamlar sağlar.

Bu seride tüm bölmeler hareketli olup diğer serilerle birlikte kullanılarak sabit ve hareketli bölmeler de elde edilebilir.



S 7200 Sürme Serisi

Bu serinin profilleri, geniş pencere ve kapı boşluklarının sürme pencere ve kapı olarak şekillendirilmesini sağlamak amacıyla dizayn edilmiştir.

Sistemde kanatlar yatay olarak hareket etmektedir. Kasa profili 75 mm. genişliğindedir.

S-7700 Serisi ile geniş kapı ve pencere boşluklarında 2'li, 3'lü, 4'lü kanat hareketleri sağlanabilir. Ayrıca geniş kanatların sorunsuz çalışması için özel bir ray sistemi geliştirilmiştir.



S-9500 Sürme Serisi

S-9500 Serisi'nde kullanılan özel kasa profili 95 mm genişliğindedir.

Kanat ve özel kasa profilleri ile sabit bölmeler elde edilerek gereksiz kanat kullanımı azaltılmakta böylece maliyetler düşürülmektedir.

Daha az kanat kullanımı ile daha geniş cam yüzeyleri elde edilmekte böylece mekanlarda tam aydınlık sağlanmakta ve çok ferah ortamlar yaratılmaktadır.



PANJUR SİSTEMİ

S-6000 QUADRO , PİMAPEN'in zengin ürün yelpazesinin en yeni ürünlerinden biridir. 60 mm genişliğinde ve 4 odacıklı tüm ana profilleri ile ihtiyaçlara cevap vermek için tasarlanmış bir seridir. İç-dış contalı bu seri, her türlü kapı ve pencere çözümüne olanak verir. Yüksek izolasyon özelliği sayesinde ısı, ses, toz, hava ve su yalıtımını tam olarak sağlar. PİMAPEN S-6000 QUADRO her türlü iklim koşulunda mükemmel hizmet verir.

Kasa+Kanat yüksekliğinin 111 mm olması, her çeşit pencere boşluğunda profil yüzeyinin daha az görünmesini sağlayarak daha geniş görüş açısı ve daha aydınlık mekanlar yaratılmasına olanak verir. Kasa içlerindeki çıta kanalları, açılan kısımlarda özel kapama profilleri ile kapatoldığından estetik bir görünüme sahip olduğu gibi temizliği de kolaydır. Ana profillerinin hepsinde su toplama haznesi suyun dışarı akışını kolaylaştıracak şekilde eğimli dizayn edilmiştir.

Kasa ve kanatta ortak kullanılan ortakayıt profili, 450 lik açılarla buluşan cam çıtaları, PİMAPEN'in tüm pervaz, parapet gibi yardımcı profilleri ile ve ayrıca S-6000 CLASSIC ile tam uyumlu olan PİMAPEN S-6000 QUADRO kompakt bir seridir



KEPENK SİSTEMİ

PVC Pencere Sistemini bir bütün olarak görerek yaratılan bir diğer ürün ise Kepenk Sistemi'dir.

Kepenklerin hepsi ithal profillerle üretilmektedir. Bu profiller her türlü yapının kapı ve pencerelerine uyum sağlayacak şekilde dizayn edilmiştir. Binaların dış yüzeylerine estetik bir görünüm kazandırırken, güvenlik açısından da caydırıcı özelliğe sahiptir.

Kepenk lamelleri isteğe bağlı olarak hareketli veya sabit ayarlanabilir, bu şekilde gün ışığını kontrol imkanı verir. Boya, bakım istemez



Kışbahçesi Sistemi

Kışbahçesi Sistemi, sunduğu kolaylıklar ile doğal ortamları kapalı yaşam alanlarına dönüştürmektedir.

Sistem, PVC'nin ısı ve ses yalıtımı, alüminyumun estetik görüntüsü, çeliğin mukavemeti gibi üstün özellikleri biraraya getirmiştir. Çelik kafes, içten PVC profiller, dıştan elektrostatik aluminyum profiller ile komple giydirilmekte ve böylece yüksek bir ısı yalıtımı sağlanmaktadır.

Sürme, katlanır, devrilmeli sürme gibi her türlü açılıma uygun hareketli üniteler ile komple bir sistemdir.



Giydirme Cephe Sistemi

Modern mimarinin sınır tanımayan tasarımlarına cevap verebilmek amacıyla sunulan Giydirme Cephe Sistemi, sürekli artan taleplere yeni ufuklar açmaktadır.

Eski yapıların restorasyonunda ya da yeni yapıların planlamasında zengin biçimlendirme olanakları sunar. Yuvarlak veya köşeli, simetrik ya da asimetrik, değişik düşey/yatay arakayıt profilleriyle mimari çözümlere uygun tasarım olanakları sunar.

Geniş yüzeyli cam cephelerin üretiminde tasarımcı ve uygulamacıya sunduğu pratik yöntemler kadar kullanıcıya sonsuz kullanım alternatifleri sunması da önemli bir ayrıcalığıdır



Sineklik Sistemi

PİMAPEN PVC Pencere Sistemleri'ne uyumlu Sineklik Sistemi hem pencere hem kapı olabilecek tarzda geliştirilmiştir. Sistem, kanat olarak açılma ve gerektiğinde takılıp çıkarılabilmeyi sağlayan menteşeli ya da sabit kullanıma elverişlidir.Kolayca temizlenir.

Düşey olarak hareket eden Stor Sineklik yer kayıplarını önler ve her pencereye uygulanabilir.

Sürme Serilerin dış yüzünde yatay olarak hareket eden Sürme Sineklik ise kapı ve pencerelerin açıldığı konuma göre ray içinde kaydırılarak, kullanımda rahatlık sağlar.



KAPLAMALI SİSTEMLER VE SERİLER

Ahşap görünüm isteğine cevap veren, değişik renk ve desende laminant folyoları ile profil yüzeylerinde arzu edilen estetik anlayış sağlanır.

Tamamen doğal ahşap görünümündedir. Avrupa'nın önde gelen Renolit firmasının folyoları kullanılmaktadır.

Kaplama işlemi özel tesislerde, özel yapıştırma malzemeleri ile profiller ve folyo ısıtılarak titizlikle yapılır. Folyoların dış yüzeyinde güneş, yağmur, soğuk gibi dış etkenlerden ve iklim koşullarından etkilenmemeyi sağlayan özel bir film tabakası vardır. Bu sayede uzun yıllar görünümünde değişiklik olmadan kullanım sağlanır.



AÇILIM ŞEKİLLERİ

Tek Açılım/
Güvenlik Sistemli
Çift Açılım/
Güvenlik Sistemli
Çift Kanat
Çift Kanat
Çift Açılım
Dışa Açılan Pencere
Katlanır
Devirmeli Sürme
S6000
x
x
x
x
x
x
S7000
x
x
x
x
x
x
S7500
x
x
x
x
x
x
S6000 Quadro
x
x
x
x
x
x
x


S7200
x
x
x
x
x
S7700
x
x
x
x
x
S9500
x
x
x


Açılır Raylı
Sabit Raylı
Kordonlu
Motorlu
Uzaktan Kumandalı

Monoblok Panjur
x
x
x
x
x

Dıştan Takma Panjur
x
x
x
x
x


Hareketli Lamel
Sabit Lamel

Kepenk
x
x




KAPLAMALI RENK SKALASI

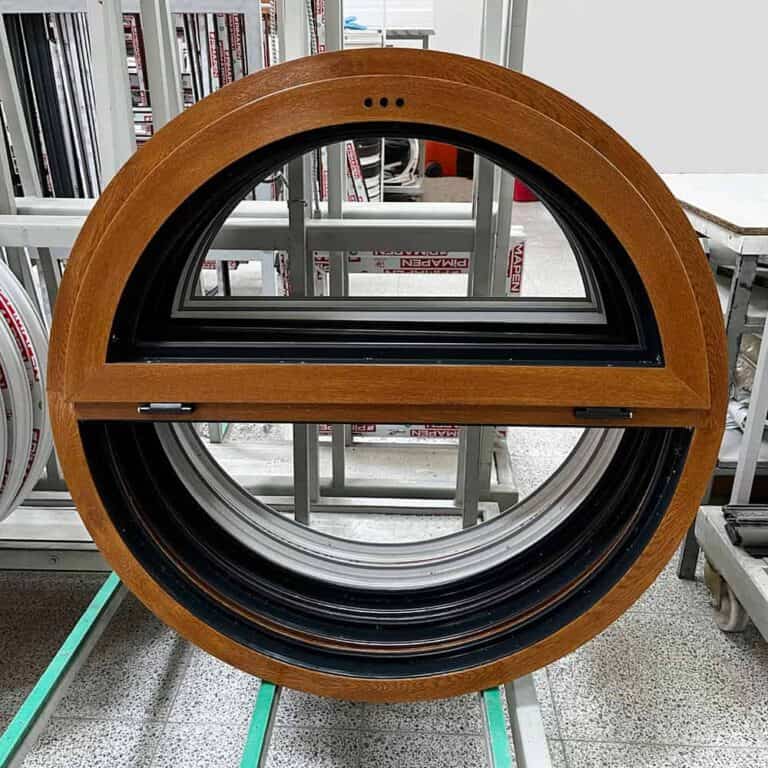

  Altın Meşe   Antik Meşe   Gri


  Kırmızı   Krem   Lacivert
